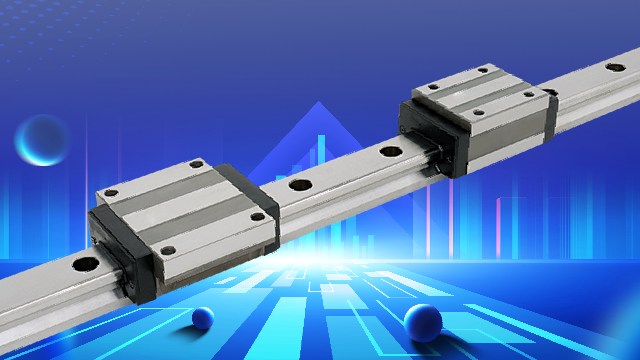

直线导轨安装与精度测定

    直线导轨安装与精度测定。‌直线导轨安装是确保机械系统高精度运动的关键环节，其核心在于‌通过严格的清洁、校准和固定步骤，保证导轨与安装面的平行度、直线度及锁紧扭矩的精确控制‌。以下将详细介绍安装流程及要点。‌

    导轨无侧向定位面的安装方法。基准侧导轨的安装：

    假基准面法：将两个滑块紧靠并固定在测定平板上，以导轨安装附近的床台基准面为参考，使用千分尺，从轴端开始校准导轨的直线度，然后依次锁紧装配螺栓。

    直线块规法：先用装配螺栓将导轨锁定在床台上，但不完全锁紧。以直线块规为基准，使用千分尺，从轴端开始校准导轨的直线度，然后依次锁紧装配螺栓。

    安装后的精度测定方法

    测量单一导轨的行走精度时，可以将两个滑块紧靠并固定在测定平板上，利用自动准直仪或千分尺来测量其精度。使用千分尺时，直线块规应尽量靠近滑块位置，以确保测量的准确性。

    导轨装配螺栓的锁紧扭力建议值。安装导轨时，装配螺栓的锁紧力大小会影响整体的组装精度，因此锁紧力的均匀度非常重要。建议使用扭力扳手按照扭力值锁紧装配螺栓。不同材质的安装面，其锁紧的螺栓扭力值会有所不同。
