直线导轨的平衡作用问题

发布日期:2023-07-18 17:22:53 来源:公司新闻 点击:

建立线性滑轨良好的使用品质,初步成败条件是需要正确的选用规格型号,但影响使用品质的最后关键因素在于线性滑轨的安装品质,即使选用正确型号的线性滑轨,也容易因为安装品质不良导致大幅度影响产品寿命与机构运作上的表现,而良好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上,以下是安装线性滑轨应该注意的设计事项与安装步骤事项。

由中央向两侧按顺序将滑轨的定位螺丝稍微旋紧,使轨道与垂直安装 面稍微贴合。顺序是由中央位置开始向两端迫紧可以得到较稳定的精度。垂直基准面稍微旋紧后,加强侧向基准面的锁紧力,使主轨可以确实贴合侧向基准面。直线轴承主要用在自动化机械上比较多,像德国进口的机床,纸碗机,激光焊接机等等,当然直线轴承和直线轴是配套用的.

直线导轨的平衡作用问题

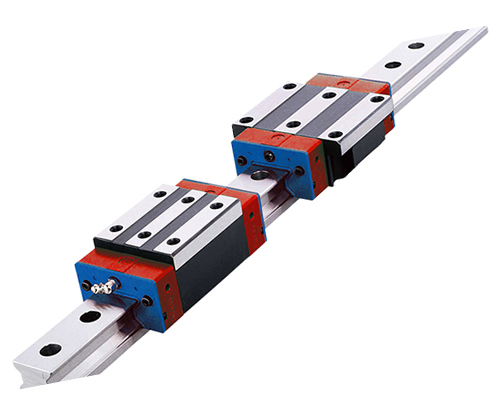

直线导轨主要是用在精度要求比较高的机械结构上, 直线导轨的移动元件和固定元件之间不用中间介质,而用滚动钢球。因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高,满足运动部件的工作要求,如机床的刀架,拖板等。如果作用在钢球上的作用力太大,钢球经受预加负荷时间过长,导致支架运动阻力增大。这里就有一个平衡作用问题;为了提高系统的灵敏度,减少运动阻力,相应地要减少预加负荷,而为了提高运动精度和精度的保持性,要求有足够的预加负数,这是矛盾的两方面。 轨系统的设计,力求固定元件和移动元件之间有最大的接触面积,这不但能提高系统的承载能力,而且系统能承受间歇切削或重力切削产生的冲击力,把作用力广泛扩散,扩大承受力的面积。

同步带轮制造工艺的发展很大程度上表现在精度等级与生产效率的提高.自七十年代以来各种同步带轮的制造精度,普遍提高一级左右.有的甚至2~3级.一般低速同步带轮精度由过去的8~9级提高到7~8级。机床同步带轮由6~8级提高到4~6级.轧机同步带轮由7~8级提高到5~6级。对于模数不大的中小规格同步带轮,由于高性能滚齿机的开发,加上刀具材料的改善,滚齿效率有了显著提高。采用多头滚刀,在大进给且条件下,可达到的切削速度为90m/s。如用超硬滚刀加工模数3左右的调质钢同步带轮,切削过度可达200m/s.提高插齿效率,要受到插齿机刀具往复运动机构的限制。最近在开发采用刀具卸载,使用静压轴承,增强刀架与立柱刚性等新结构后,效率有明显提高。新型插齿机的冲程数可达到2000次/分。低噪声同步带轮装置的研制是同步带轮设计方面的一些特点.为达到同步带轮装置小型化目的,可以提高现有渐开线同步带轮的承载推力。
